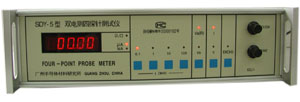

SDY-5型双电测四探针测试仪
    SDY-5型双电测四探针测试仪采用了四探针双位组合测量技术,利用电流探针、电压探针的变换,进行两次电测量,能自动消除样品几何尺寸、边界效应以及探针不等距和机械游移等因素对测量结果的影响,从而提高了测量结果的准确度
    使用本仪器进行测量时,由于不需要进行几何边界条件和探针间距的修正,因而对各种形状的薄膜材料及片状材料有广泛的适用性。仪器特别适用于测量片状半导体材料电阻率以及硅扩散层、离子注入层、异型外延层等半导体器件和液晶片导电膜、电热膜等薄层(膜)的方块电阻.
    仪器以大规模集成电路为核心部件,特别采用了平面轻触式开关设计和各种工作状态LED指示.并应用了微计算机技术,利用HQ-710F型微计算机作为专用测量控制及数据处理器,使得测量、计算、读数更加直观、快速,并能打印全部预置和测量数据。

技术指标:
1、测量范围:电阻率:0.001-200Ω.cm(可扩展)
薄层电阻:0.01-2000Ω/口(可扩展)
可测晶片厚度:≤3.00mm
2、恒流电源:电流分为100mA、1mA、10mA、 100ma 四档 ;连续可调;稳定度优于0.3%
3、数字电压表:量程:0-199.99mV;分辨率:0.01mV精度:±0.1%
显示:四位半红色发光管数字显示。极性、小数点、超量程自动显示;
4、模拟电路测试误差:(用1、10、100、1000 ?精密电阻测量)≤±0.3%±1字;
5、整机准确度:(用0.01至180Ω.cm硅标样片测试)≤4%
6、专用微计算机功能:
A 键盘控制测量取数,自动控制电流换向和电流、电压探针的变换,并进行正、反向电流下的测量,显示出平均值
B 键盘控制数据处理,按内存公式计算出薄层电阻或电阻率平均值以及百分变化。
C 键盘控制打印全部测量数据。包括测量条件,各次测量平均值、最大值、最小值,百分变化等数据。
7、外形尺寸:电气主机:360mm×320mm×100mm; 微计算机:300mm×210mm×105mm
8、仪器重量:电气主机:约4kg;测试架(J-2A型):约5kg;微计算机:约2.5kg;
9、电源:AC 220V±10%,50Hz,功率<25W
10、测试环境:温度23±2℃;相对湿度≤65%;无高频干扰;无强光照射。
